制 氧 機 整 體 系 統 技 術 標準

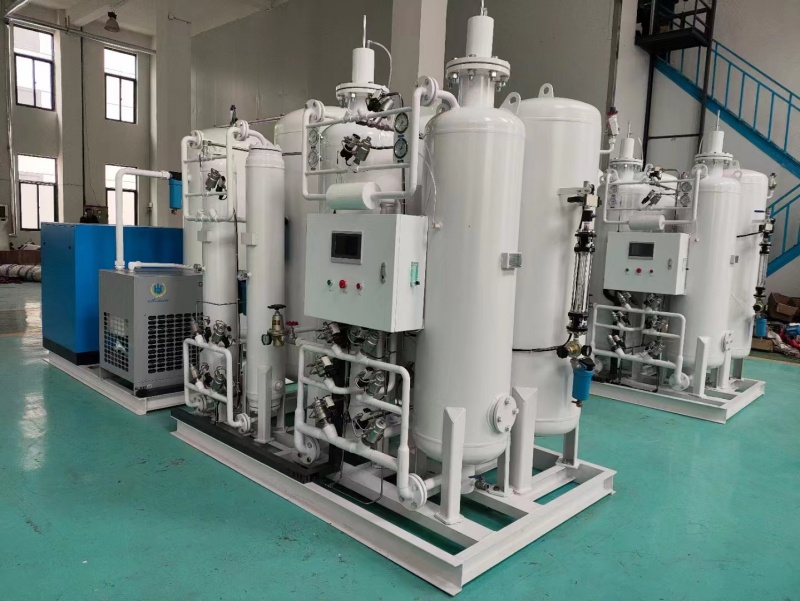

1 按照醫院制氧站進行布局，采用整體撬裝平臺安裝，制氧機可與中心供氧管道系統進行可靠連接

2 氧氣制造原理為PSA技術

3 氧氣純度93%±3

4 氧氣理化指標符合YY/T0298-1998《醫用分子篩制氧設備通用技術規范》標準要求。

5 每次啟動15分鐘內氧氣濃度達到90%以上

6 無需增壓輔助氧氣輸出壓力為0.4-0.5Mpa

7 制氧設備裝備測氧儀在線監測氧氣純度

8 制氧設備裝備氧氣流量計在線監測產氧流量

9 制氧設備本體及空壓機噪音符合國家標準≤85dB

10 整套系統配置自動控制運行功能

11制氧設備具有遠程故障報警功能

12制氧設備具有5G云網管理控制功能

13制氧設備具有來電自啟動功能

制 氧 機 詳 細 配 置 清 單

一、制氧主機

1 數量為2臺

2 品牌CREAT，單機產氧量30 m³/h，雙機產氧量60m³/h。

3 制氧主機為雙塔吸附結構設計，國內獨家專利技術

4分子篩采用硅谷高效高強度分子篩

5氣動管道閥采用國際知名品牌-精銳ESG

6排氣消音器采用進口國際知名品牌-美國ALWITCO（歐維克）

7微流孔控制+頂部壓實技術，有效保護分子篩，防止粉化

8分子篩多層裝填，氧氣濃度梯度控制技術

9高標準空氣凈化處理技術，多達10級的空氣潔凈處理，保證分子篩壽命10年以上

10吸附塔底部旋風布?xì)饧夹g(shù)，能有效防止篩床擾動，有效保護分子篩，提升產氧速度

11多步驟左右均壓+上下均黃金組合均壓技術，能有效回收富余氧氣，提升產氧濃度，減少空氣消耗量

12具有不合格氧自動排空技術，防止不合格氧氣輸入供氧系統

13 雙塔自循環快速提升氧濃度技術，約5-7分鐘氧濃度達到合格使用標準

二、螺桿空氣壓縮機

1 數量：2臺

2 國際知名品牌：臺灣·漢鐘

3 型號：AA6-37A 功率：37kw 產氣量：6.8m³/min

4 全電腦數字控制，輕觸式按鍵，友好的人機對話界面，所有的控制、數據的顯示和參數調整均在控制面板上進行

5 具有遠程聯控功能

6 具有超載、高溫、超壓自動報警停機的保護功能

7 具有壓力、溫度、時間、故障等數據顯示功能

8 具有電壓、電流保護功能

9 具有485通訊功能，可實現數據上傳、下載、遠程讀取

三、高溫型冷干機

1 數量：2臺

2 品牌：瑞典阿特拉斯·博萊特

3 型號：BLR140， 功率：1.25KW，處理氣量: 14m³/min

4 原裝引進德國技術，零部件選自日本松下、丹麥丹弗斯、荷蘭喬克等國際一流品牌，

5 控制方式： CPU電腦智能控制系統，具備遠程控制，數據傳輸，工作狀態控制，故障報警、停機保護等功能

6 運行溫度顯示，可時刻監控制冷效果

7 可與空壓機聯控運行

8 設備類型：高溫型，前置預冷風機、回溫裝置、蒸發器三階梯降溫模式，能滿足入口60-80度高溫空氣，處理后空氣露點最高達-22℃ ，水分含量低至0.91克/立方米，超低的水分含量，保證分子篩的使用壽命

四、氣水分離器

1  配置氣水分離器2只, 國際知名品牌-意大利ATS

2 型號：F0380W，單臺空氣處理量不小于10.5m³/min

3  獨特的雙段旋風分離設計 ，可有效分離95%以上的液態水

4  外置自動排水器

五、A級主路過濾器

1 配置數量2只, 國際知名品牌-意大利ATS

2型號：E105A，單臺空氣處理量應10.5m³/min,

3 除塵精度≤1µm， 可有效除去大顆粒塵、水、油

4 外置自動排水器

六、B級精密過濾器

1  配置數量2只, 國際知名品牌-意大利ATS

2 型號：E105B，單臺空氣處理量10.5m³/min,

3 除塵精度≤0.1µm，除油精度0.1ppm，可有效分離99%的固體顆粒、液態水、油

4 內置自動排水器

七、C級精密過濾器

1  配置數量2只, 國際知名品牌-意大利ATS

2 型號：E105C，單臺空氣處理量10.5m³/min,

3 除塵精度≤0.01µm，除油精度0.005ppm， 可有效分離99.5%液態水、油

4 內置自動排水器 , 國際知名品牌-意大利ATS

八、D級精密過濾器

1  配置數量2只, 國際知名品牌-意大利ATS

2 型號：E105D，單臺空氣處理量10.5m³/min,

3 除塵精度≤0.01µm，除油精度0.005ppm， 可有效分離99.5%油

4 內置自動排水器

九、氧氣除塵除異味過濾器

1 數量：2只

2 國際知名品牌：意大利ATS

3 型號：F0130MV-15，氧氣處理量：20m³/h,

4 除塵精度≤0.01µm，有效吸附氧氣中的異味氣體

十、高效消毒除菌過濾器

1 配置數量1只， 國際知名品牌：杭州佳潔

2型號：JJ-CJ-01GS，單臺氣體處理量：≥80m³/h,過濾精度：0.01µm

3聚四氟乙烯除菌濾芯，能有效地除去氧氣中的細菌、塵粒及微生物

十一、氧氣緩沖罐

1 數量：2臺，品牌：濮陽瑞德

2 容積0.6m³,工作壓力：0.8Mpa

3 獨特的多層均混設計，出氧壓力更穩定，氧氣純度波動小

4 材質為Q345R鋼

5符合《固定式壓力容器安全技術監察規程》、GB/T150.1-150.4-2011要求

十二、空氣緩沖罐

1數量：1臺，品牌：濮陽瑞德

2 容積2m³ ，工作壓力0.8Mpa

3 材質為Q345R壓力容器專用高強鋼

4 符合《固定式壓力容器安全技術監察規程》、GB/T150.1-150.4-2011要求

十三、潔凈空氣儲罐

1數量：2臺，品牌：濮陽瑞德

2 容積1m³ ，工作壓力0.8Mpa

3 材質為Q345R壓力容器專用高強鋼

4 符合《固定式壓力容器安全技術監察規程》、GB/T150.1-150.4-2011要求

十四、氧氣儲罐

1 數量：1臺，品牌：濮陽瑞德

2 容積 5m³,最大工作壓力：1.0Mpa

3 材質為Q345R高強鋼

4 符合《固定式壓力容器安全技術監察規程》、GB/T150.1-150.4-2011要求

十五、氧氣流量計

1 配置流量計2臺,  品牌為 美國矽翔

2 測量顯示精度：±(2.0+0.5FS)，液晶屏顯示，帶瞬時流量及累計流量顯示功能，帶485通訊功能

3 流量計的正常使用壽命大于10年

十六、電氣控制系統

1 數量：2套

2 PLC控制器選用德國西門子

3 液晶觸控屏選用繁易科技

4 主要電氣元件選用德國西門子

5開關電源選用臺灣明緯

6電磁閥控制模塊選用臺灣亞德客

十七、氧氣純度分析儀

1 數量：2臺

2 品牌：西安比恩科技，型號：BEE-310

3 世界先進離子流傳感器技術，比利時原裝進口電極，測量準確度高

4 測量顯示精度：≤±0.5% FS

5 測量范圍:10%～99.99%

十八、5G云網智能控制系統

1 強大的5G物聯云網平臺，通過云 APP 輕松實現對制氧設備遠程查看和控制。

2可支持5G物聯網卡、無線wifi、網線接入三種通訊方式

3 可支持 PC、ipad、Android多平臺終端登陸云 APP管理設備。

4可實現制氧設備遠程監控、故障診斷及設備調試 。

5 可將實時數據、歷史數據存入云端數據庫，并支持?jǐn)?shù)據下載 。

6 可實現制氧主機、空壓機、冷干機、吸干機、氧氣增壓機聯動控制。

7 當系統發生異常情況時，監視器和報警器將發出報警信號，必要時執行保護停機。

8可實時監控制氧機以下運行參數：

實時氧氣輸出純度，并可查詢氧氣輸出純度歷史數據；

實時氧氣輸出壓力，并可查詢氧氣輸出壓力歷史數據；

氧氣瞬時流量和累計流量；

制氧機累計運行總時間，制氧機本次運行時間；

制氧機啟停數據查詢；

制氧主機各閥門開啟狀態；

空壓機狀態，包括停機、運行、故障三種狀態；

制氧主機狀態，包括停機、運行、故障、休眠四種狀態；

冷干機狀態，包括停機、運行、故障三種狀態；

吸干機狀態，包括停機、運行二種狀態

十九、智能報警系統

當制氧機出現故障時，可以以下面方式實現報警:

1、以短信方式發送報警信息給管理人員；

2、以電話方式發送報警信息給管理人員。

二十、管路系統

1數量：2套

2連接管道選用304不銹鋼管

3連接管件為304不銹鋼管件

4閥門管件采用304不銹鋼閥門
